La fabricación de cilindros neumáticos: Un recorrido detallado

La fabricación de cilindros neumáticos implica una serie de pasos meticulosos que transforman materias primas en componentes funcionales capaces de cumplir con requisitos de rendimiento específicos. A continuación, se presenta una descripción general simplificada de las etapas clave involucradas en la elaboración de estos actuadores versátiles:

1. Selección y preparación de materiales:

• Selección de materiales: La elección de materiales para los cilindros neumáticos depende de factores como la clasificación de presión, la durabilidad y las condiciones ambientales. Entre los materiales comunes se encuentran el aluminio, el acero inoxidable y el latón.

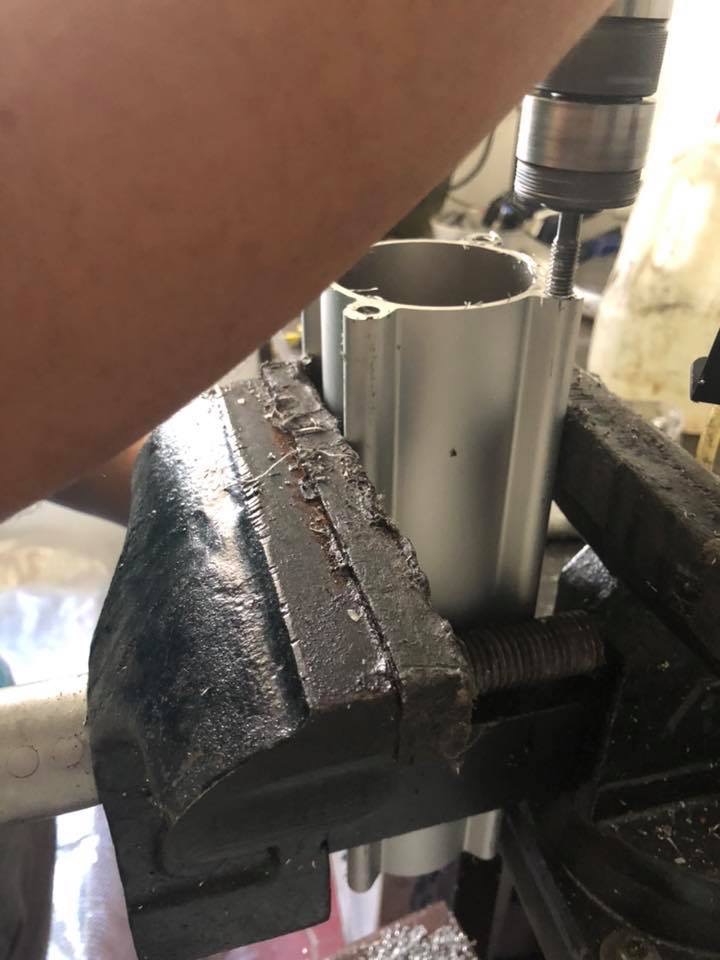

• Preparación del material: Las materias primas se cortan, dan forma y mecanizan a las dimensiones y tolerancias deseadas utilizando diversas técnicas como el serrado, el fresado, la perforación y el rectificado.

2. Fabricación de componentes:

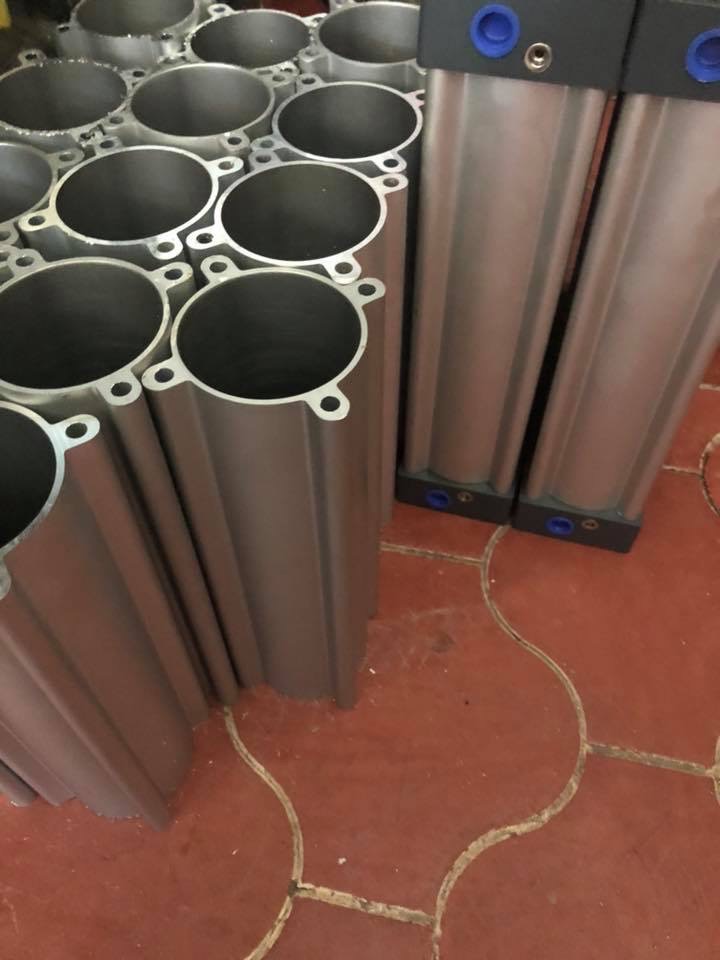

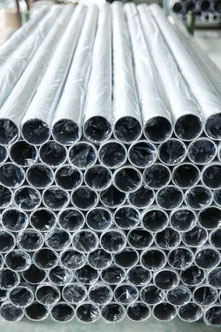

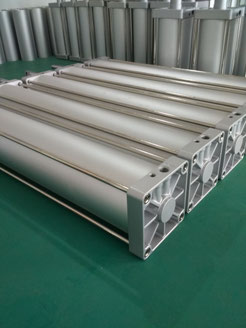

• Elaboración del barril: El barril, que constituye el cuerpo principal del cilindro, se suele extruir o mecanizar a partir de aluminio o acero. Posteriormente, se bruñe para lograr una superficie interior lisa que permita un movimiento adecuado del sello.

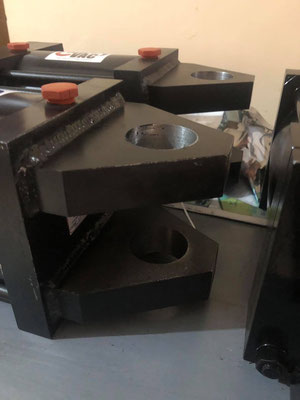

• Tapas y pistones: Las tapas se mecanizan a partir de aluminio o acero y cuentan con puertos roscados para la entrada y salida de aire. Los pistones también se mecanizan a partir de aluminio o acero y están diseñados para ajustarse con precisión dentro del barril.

• Vástagos de pistón: Los vástagos de pistón suelen fabricarse con acero de alta resistencia y se rectifican con precisión para garantizar un movimiento suave y minimizar el desgaste. A menudo, se croman para aumentar la resistencia a la corrosión.

• Sellos y juntas: Los sellos son cruciales para evitar fugas de aire y mantener la presión dentro del cilindro. Se fabrican con diversos materiales como caucho, poliuretano y PTFE, y se seleccionan cuidadosamente en función de la aplicación y las condiciones de funcionamiento. Las juntas se utilizan para sellar las uniones entre los componentes y evitar fugas de fluido.

3. Ensamblaje y pruebas:

• Ensamblaje de componentes: Los componentes individuales se ensamblan cuidadosamente, garantizando una alineación y un ajuste adecuados. Los sellos y las juntas se instalan con precisión para asegurar la hermeticidad.

• Control de calidad: Cada cilindro se somete a rigurosos controles de calidad para verificar la precisión dimensional, el acabado de la superficie y la integridad del sello.

• Pruebas funcionales: Los cilindros se someten a pruebas funcionales para garantizar que cumplen con las especificaciones de rendimiento, incluyendo la longitud de carrera, la fuerza de salida y el tiempo de respuesta.

4. Acabado y embalaje:

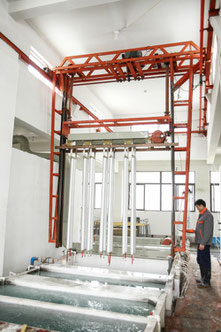

• Acabado: El exterior del cilindro suele recubrirse con pintura o una capa protectora para mejorar la resistencia a la corrosión y la estética.

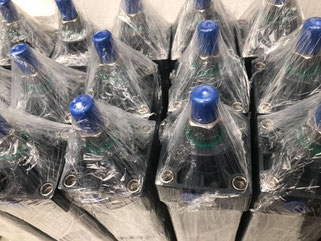

• Embalaje: Los cilindros se empaquetan cuidadosamente para protegerlos de daños durante el transporte y el almacenamiento.

5. Consideraciones adicionales:

• Personalización: Los cilindros neumáticos pueden personalizarse para satisfacer requisitos específicos de la aplicación, como la longitud de carrera, el tamaño del orificio, las opciones de montaje y la selección del material.

• Automatización: El proceso de fabricación de cilindros neumáticos puede implicar automatización, especialmente para la producción de alto volumen, a fin de mejorar la eficiencia y la consistencia.

Los procesos y tecnologías específicos utilizados en la fabricación de cilindros neumáticos pueden variar según el fabricante, el tipo de cilindro y los estándares de calidad deseados. Sin embargo, los principios generales descritos anteriormente proporcionan una comprensión básica de los pasos involucrados en dar vida a estos actuadores versátiles.
